工業物聯網必看之不可不知的數據采集

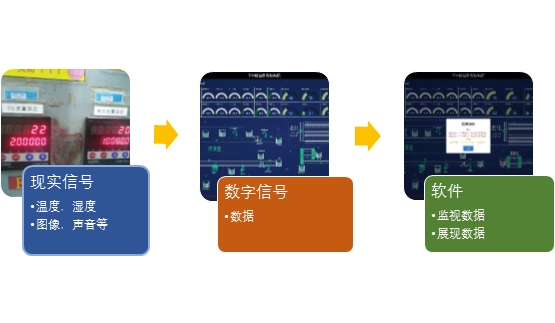

現實信號：如溫度、濕度、壓力、電磁場、圖像、聲音等模擬信號通過傳感器、放大器、濾波器等預處理后，經過A/D（模數轉換）變成數字信號，經過串口，或者USB口，或者網口，將數字信號輸入計算機，計算機接收到這些數字信號（也可叫數據）后將其保存、顯示以及一系列處理。工業物聯網數據采集流程圖：
其中包含三個主要內容：1數據采集 & 2傳感器 & 3軟件
信號采集分析 = 算法 + 人機交互分析 = 數值計算 + 信號處理 + 圖像處理+統計分析 + 可視化+數據管理 + 分析報告；
本文將通過如何將現實信號轉化為數字信號，再到用軟件實現監測數據及展現數據。

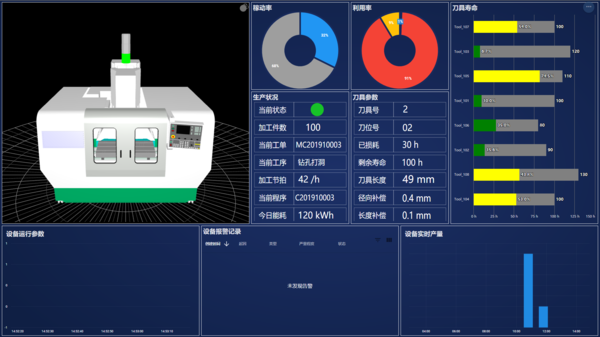

數據采集篇
制造業大數據采集方法分類
大數據的采集是指利用多個數據庫或存儲系統來接收發自客戶端（Web、App 或者傳感器形式等）的數據。例如，電商會使用傳統的關系型數據庫 MySQL 和 Oracle 等來存儲每一筆事務數據，在大數據時代，Redis、MongoDB 和 HBase等 NoSQL 數據庫也常用于數據的采集。

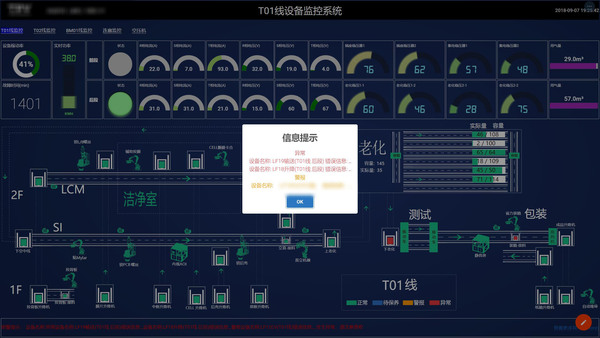

數據采集軟件包括兩類：
1、下位機軟件（與硬件相關）
下位機軟件的功能主要是A/D，數字濾波，實時處理，數據傳送，多數用C語言實現。
2、上位機軟件
上位機軟件主要完成數據收集、保存、顯示以及處理、分析等，可實現的語言，如C++,C#,VB,JAVA等。
制造業數據的采集主要特點和挑戰是并發數高：因為同時可能會有成千上萬的數據需要采集。所以在采集端需要部署大量數據庫才能對其支撐。
根據數據源的不同，大數據采集方法也不相同。但是為了能夠滿足大數據采集的需要，大數據采集時都使用了大數據的處理模式，即 MapReduce 分布式并行處理模式或基于內存的流式處理模式。
制造業大數據采集方法有以下幾大類：
1、數據庫采集
傳統企業會使用傳統的關系型數據庫 MySQL 和 Oracle 等來存儲數據。
2、系統日志采集
高可用性、高可靠性、可擴展性是日志收集系統所具有的基本特征。系統日志采集工具均采用分布式架構，能夠滿足每秒數百 MB 的日志數據采集和傳輸需求。
3、感知設備數據采
感知設備數據采集是指通過傳感器、攝像頭和其他智能終端自動采集信號、圖片或錄像來獲取數據。
大數據智能感知系統需要實現對結構化、半結構化、非結構化的海量數據的智能化識別、定位、跟蹤、接入、傳輸、信號轉換、監控、初步處理和管理等。其關鍵技術包括針對大數據源的智能識別、感知、適配、傳輸、接入等。
傳感器篇
傳感器是數據采集的入口，是物聯網、智能工業、智能設備、無人駕駛等的“心臟”。
按照不同的劃分方式，傳感器可以被分為不同的類別。例如按照被測的非電物理量劃分，可以分為壓力傳感器和溫度傳感器等。
按照將非電物理量轉換為電物理量時的工作方式劃分，可以分為能量轉換型（工作時不需要額外 的能量接入）和能量控制型（工作時需要額外的能量接入）等。
按照制造工藝：分為陶瓷傳感器和集成傳感器等。
隨著物聯網的發展，傳感器的種類將會越來越豐富，就當前而言，主要運用到的傳感器有如下幾類：
1、影像傳感器
影像傳感器(Image Sensor)可從一整幅圖像捕獲光線的數以千計圖元，基本原理是透過光電效應將光線能量轉換成電荷，光線越強電荷越多，這些電荷就成為判斷光線強弱的依據。
影像傳感器應用領域包括工業自動化應用，像是檢驗、計量、測量、定向、瑕疵檢測。未來技術發展方向將朝更低耗電量、更廣光線波長擷取范圍、更高精密度檢測辨識、更快檢測辨識速度等邁進。
2、壓力傳感器
壓力傳感器(Pressure Sensor)是檢測氣體或液體之壓力強度，并將壓力強度轉換成輸出信號；已廣泛應用于各種工業自動控制環境，涉及水利水電、鐵路交通、智能建筑、生產自動控、航空航太等。未來技術將朝更微型MEMS 腔體結構設計、更高靈敏度檢測能力發展。
3、位置傳感器
位置傳感器(Position Sensor)主要應用于機器人控制系統，如線性編碼器、旋轉編碼器、伺服馬達等；技術發展是朝更高精確度控制、加速度感測控制、更微型MEMS腔體結構設計方向前進。
4、位移傳感器
位移傳感器(Level Sensor)，又稱為線性傳感器，分為電感式位移傳感器、電容式位移傳感器、光電式位移傳感器、超音波式位移傳感器、霍爾式位移傳感器；主要應用在自動化裝備生產線對模擬量的智能控制。技術發展朝更微型MEMS腔體結構設計、非接觸檢測技術開發、數位式檢測技術開發、更高精確度控制等方向演進。
5、力量傳感器
力量傳感器(Force Sensor)是用來檢測氣體、固體、液體等物質間相互作用力的傳感器，多應用在力度檢測，如機器人手臂抓取物件力度大小的控制。技術發展朝更低耗電量、更快的檢測反應時間、更高精確度檢測辨識等方向前進。
6、氣體傳感器
氣體傳感器(Gas Sensor)能針對可燃性氣體、毒性氣體成分進行測定，并將其轉換成輸出信號，可用于工業自動化、礦產資源探測、氣象觀測和遙測、生鮮保存、防盜、節能等領域。技術發展朝更快的監測反應時間、更短的監測距離、更多氣體類型連續監測等方向精進。
7、半導體傳感器
半導體傳感器(Semiconductor Sensor)系利用半導體材料各種物理、化學和生物學特性制成的傳感器。應用領域涵蓋工業自動化、遙測、工業型機器人、家用電器、環境污染監測、醫療保健、醫藥工程、生物工程等。技術發展朝更微型MEMS腔體結構設計、更高靈敏度檢測能力、降低制造成本等方向邁進。
8、光纖傳感器
光纖傳感器(Fiber Optic Sensor)可將來自光源的光經過光纖送入調制器(Modulator)，使待測參數與進入調制區的光相互作用后，導致光的光學性質發生變化，稱為被調制的信號光，再經過光纖送入光探測器，經解調后，獲得被測參數。主要用于工業自動化領域，像是磁力、聲波、壓力、溫度、加速度、陀螺儀、位移、液體、轉矩、聲光、電流及應變力等物理量之檢測。技術發展朝更短監測距離、提高量測光能量強度的準確性等方向精進。

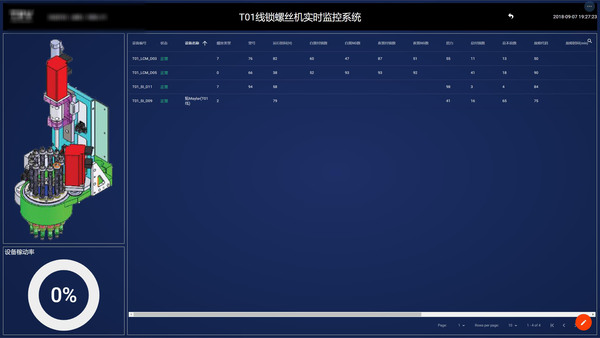

SCADA軟件?
數據分析可視化 = 數據處理算法 + 統計分析 + 波形 + 圖形 + 圖像+動畫；
信息處理與分析 = 數據+時間序列 + 信號 + 圖像 處理與分析 + 統計分析 + 數據管理。
1、SCADA系統的意義
SCADA是Supervisory ControI And DataAcquiSition System 的縮寫，是對分布距離遠，生產單位分散的生產系統的一種數據采集、監視和控制系統。
了解生產情況是實施科學生產的基礎，如果生產過程分布很近，可以采用就近控制的辦法，接線-監視-控制，對于復雜的過程生產采用DCS系統控制的比較多，采用PLC的或者專業控制器。
2、SCADA系統與其他系統的區別在于：
（1）分布區域廣泛
（2）主站與控制對象距離遠
（3）監控終端的工作條件苛刻
（4）通訊系統復雜多變
3、SCADA系統的構成
SCADA系統主要包括三部分組成，主站端，通訊系統和遠程終端單元。
主站一般采用先進的計算機，有著良好的圖形支持，現在采用PC計算機和WINDOWS系統居多，在歷史上，曾經有很多系統采用UNIX系統和XWINDOWS圖形界面。一個主站可能的分站數量從幾十到幾百、幾千個不等。
通訊系統就非常復雜了，有線的包括音頻電纜、載波電纜、光纖、電力載波等，無線的包括電臺、衛星、微波等。
遠程終端單元(RTU or TeleControl )的品種也很多，大的系統由很多機柜組成，小的系統可能就是一個小盒子。
4、SCADA的主站系統
SCADA系統的主站過去由很多著名的系統是基于UNIX操作系統家族和XWINDOW圖形界面的。
隨著計算機系統的發展，特別是PC機的發展，PC機和PC機上運行的操作系統在扮演著越來越重要的角色。
WEB服務器，是現在SCADA主站系統的一個流行趨勢，只要用戶裝有瀏覽器軟件，得到相應的授權，就可以訪問相應的他關心的數據。
上層應用工作站，主要用于實時數據和歷史數據的挖掘工作。在電力系統比如潮流分析，負荷預測，事故追憶，電網穩定性分析，能量管理等等。在自來水行業包括管網壓力損耗分析，管網經濟性分析，管網漏失分析等。在采油工程上，包括示功圖顯示，示功圖分析，泵況分析，功圖計產等等。
作為SCADA主站系統，大的系統可能有幾十個上百個工作站，多個服務器。為了保證系統的可靠性，采用雙前置系統，多服務器系統，兩個網絡。但是對于簡單的SCADA主站系統可能就只有一臺計算機，運行一套軟件。
各種不同應用的SCADA系統，可以說大部分是相同的或者類似的。但是各個行業有各個行業的特點，每個行業所關心的東西不一樣。比如電力行業非常關心每個線路電壓電流功率，而對于自來水行業就不是特別關心這些數據，而關心管道的壓力流量等。這樣就形成了不同行業的系統。也有通用的人機界面使用，但是這種界面一般無法滿足各個行業的特殊需要。
5、SCADA的通訊系統
SCADA通訊系統是最豐富多彩的，有很多通訊方式是很多人都沒有聽說過的。一般分類大體可以分為兩類，有線和無線，但是隨著通訊技術的發展，基于各種網絡的通訊方式也發展很快，這種通訊方式很難歸結到有線或者無線的范疇，所以也單獨作為一類。
有線方式比較多：音頻電纜，架空明線，載波電纜，同軸電纜，光纖，電力載波等。在有線上傳輸大體分為基帶傳輸和調制傳輸，基帶傳輸是在介質上傳輸?shù)氖菙?shù)字信號，可能也要經過信號變化。調制解調傳輸要經過模擬數字變換的傳輸。很多介質既可以作為基帶傳輸也可以作為調制傳輸。
無線方式主要包括: 電臺、微波、衛星、光線、聲波等手段。
網絡方式是通訊系統架構在一個計算機網絡之上，比如幀中繼，ATM.，IP網，這種通訊方式可能是有線的也可能是無線的，甚至多次跨越無線和有線。其性能也明顯區分于有線和無線系統。比如不用考慮誤碼，不用考慮報文的大小，不考慮系統的拓撲結構，但是網絡的時延可能比較大。通過GPRS網絡或者CDMA傳輸SCADA系統數據就是典型的例子。
精易會SCADA產品優勢
1、支持千臺以上設備連接，超高數據采集量
系統同時連接的設備數量超過1000臺以上，可支持采集5W點以上。
2、支持大規模數據處理
系統處理數據收發量為日均數據量100G，峰值數據量15GB/H，數據展示不會出現卡頓。
3、靈活高效的數據存儲
系統采用實時數據庫，支持大數據量的高并發數據交互，多臺服務器的數據自動冗余，不停機、在線擴容。
4、運維監控平臺，狀態實時掌握
全面一站式監控，對全廠設備狀態、能耗等進行監控；
深度監控業務系統應用；
監控警告通知，彈框、語音提示等；
報表分析、趨勢分析、定期生成設備故障和保養報表。
